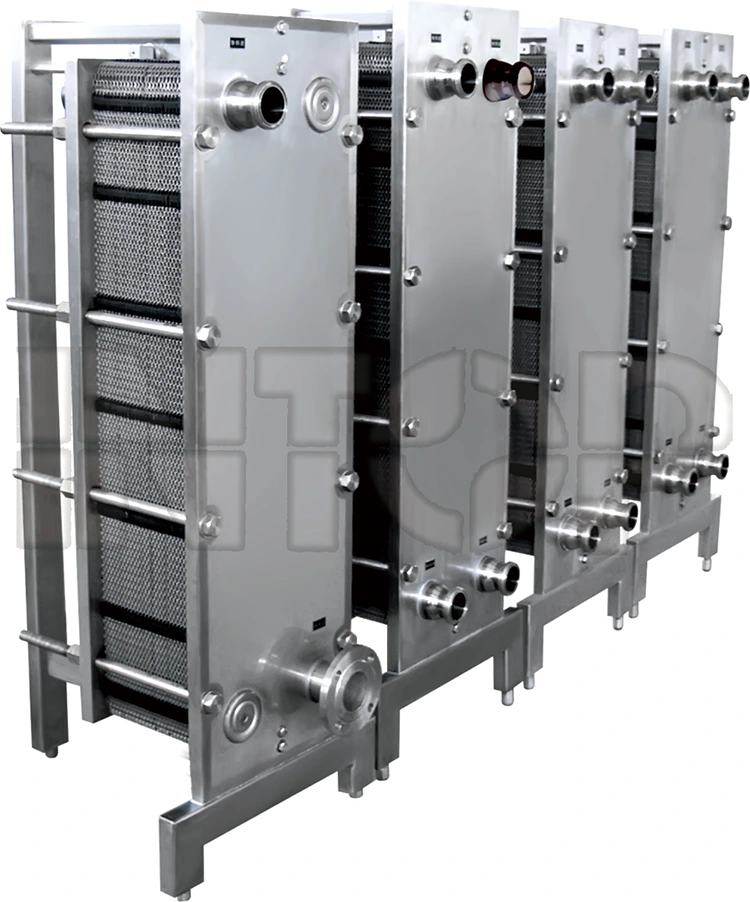

Plokštelinis šilumokaitis

Plokštelinis šilumokaitis yra naujo tipo didelio efektyvumo šilumokaitis, sudarytas iš metalinių plokščių su tam tikromis gofruotomis formomis, sukrautomis kartu. Konstrukciją sudaro tarpinės, suspaudimo plokštės (judančios galinės plokštės, fiksuotos galinės plokštės) ir rėmai (viršutinė ir apatinė kreipiamosios strypai, priekiniai stulpeliai). Plokštės sandarinamos ir valdomos sandarinimo tarpikliais, atskiriant šalto/karšto skysčio kanalus. Šalta / karšta šilumos mainų terpė teka per kiekvieną kanalą ir keičia šilumą su atskirtomis plokštėmis, kad pasiektų vartotojui pageidaujamą temperatūrą. Kiekvienoje plokštėje keturiuose kampuose yra angos, kurios surenkamos į ryšulį, kad susidarytų skysčio paskirstymo ir surinkimo vamzdžiai. Pasikeitus šilumai tarp šaltos ir karštos terpės, ji grįžta iš atitinkamo surinkimo vamzdžio ir yra perdirbama.

Produkto struktūros principas

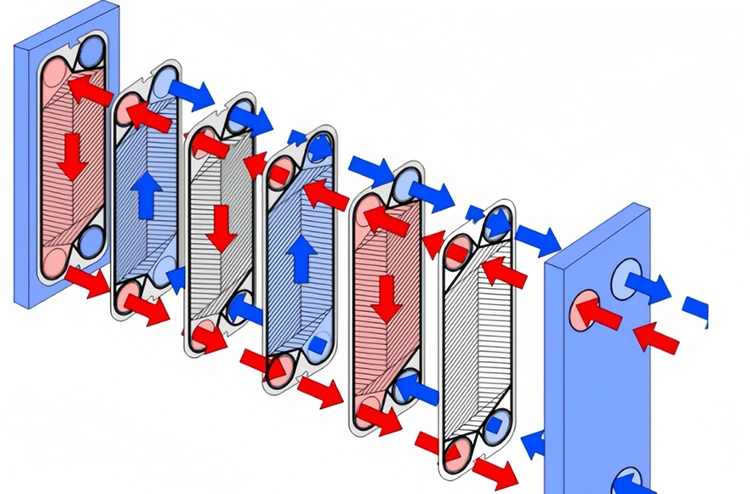

Vieno proceso struktūra: tik 2 plokštės neperduoda šilumos - galvos ir uodegos plokštės.

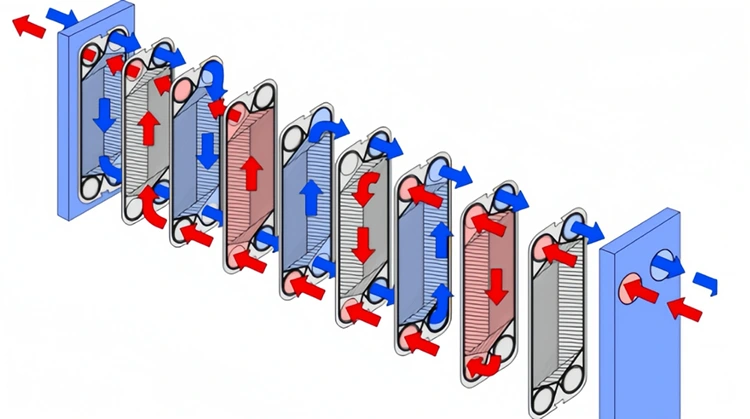

Dviejų procesų struktūra: kiekvienas procesas turi 3 plokštes, kurios neperduoda šilumos.

Produkto savybės

(1) mažas dydis ir mažas plotas;

(2) Didelis šilumos perdavimo efektyvumas;

(3) lankstus surinkimas;

(4) Mažas metalo suvartojimas;

(5) Maži šilumos nuostoliai;

(6) Lengvas išardymas, valymas ir priežiūra.
